BDX-CX7624A

时间:2019-08-02 15:10:17    浏览:1773

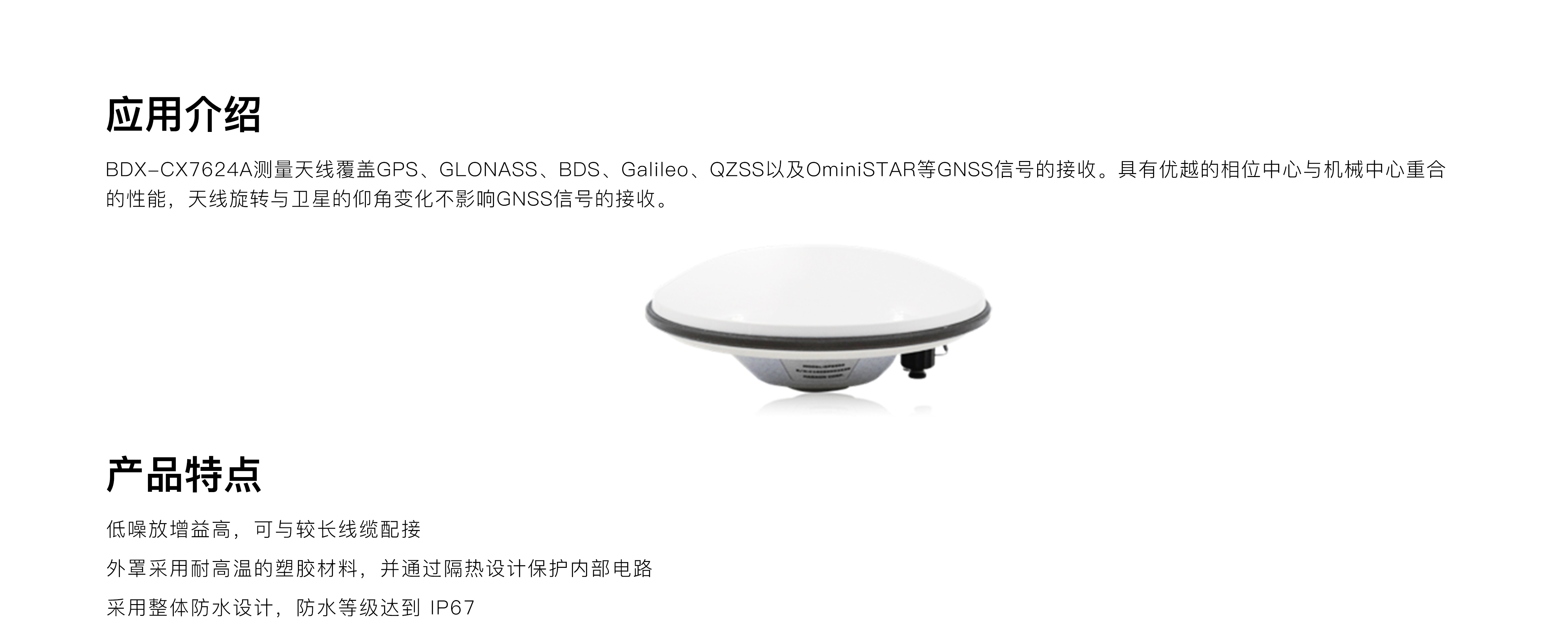

【产品介绍】

BDX-CX7624A测量天线覆盖GPS、GLONASS、BDS、Galileo、QZSS以及OminiSTAR等GNSS信号的接收。具有优越的相位中心与机械中心重合的性能,天线旋转与卫星的仰角变化不影响GNSS信号的接收。


【产品特点】

1、低噪放增益高,可与较长线缆配接;

2、外罩采用耐高温的塑胶材料,并通过隔热设计保护内部电路;

3、采用整体防水设计,防水等级达到 IP67;

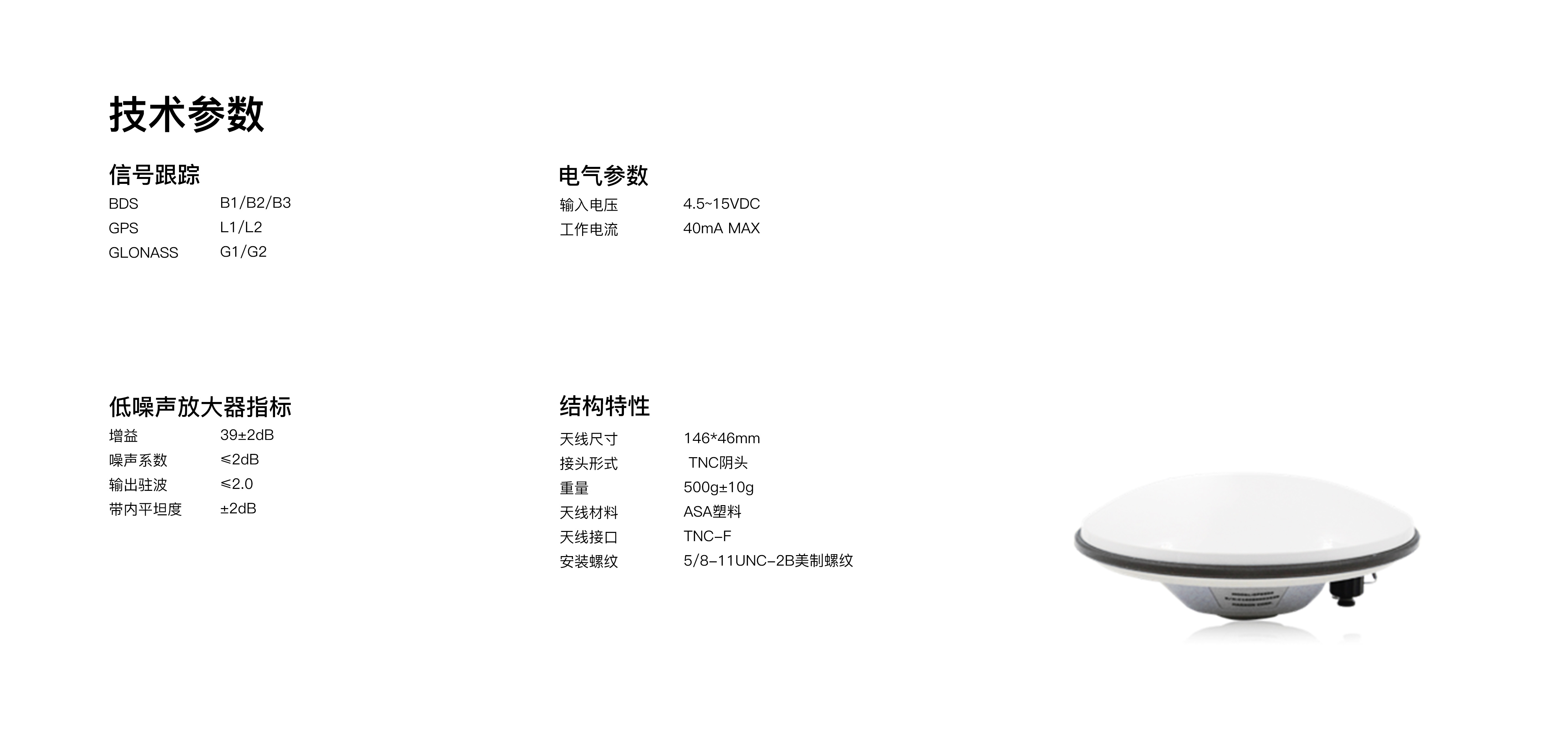

【技术参数】



信号跟踪

BDS B1/ B2/ B3

GPS     L1/ L2

GLONASS G1/ G2


低噪声放大器指标

增益     39±2dB

噪声系数  ≤2dB

输出驻波  ≤2.0

带内平坦度±2dB


电气参数

输入电压  4.5~15VDC

工作电流  40mA MAX


结构特性

天线尺寸  146*46mm

接头形式  TNC阴头

重量      500g±10g

天线材料   ASA塑料

天线接口   TNC-F

安装螺纹   5/8-11UNC-2B美制螺纹
