BDX-CA7606A

时间:2016-08-02 15:09:54    浏览:1468

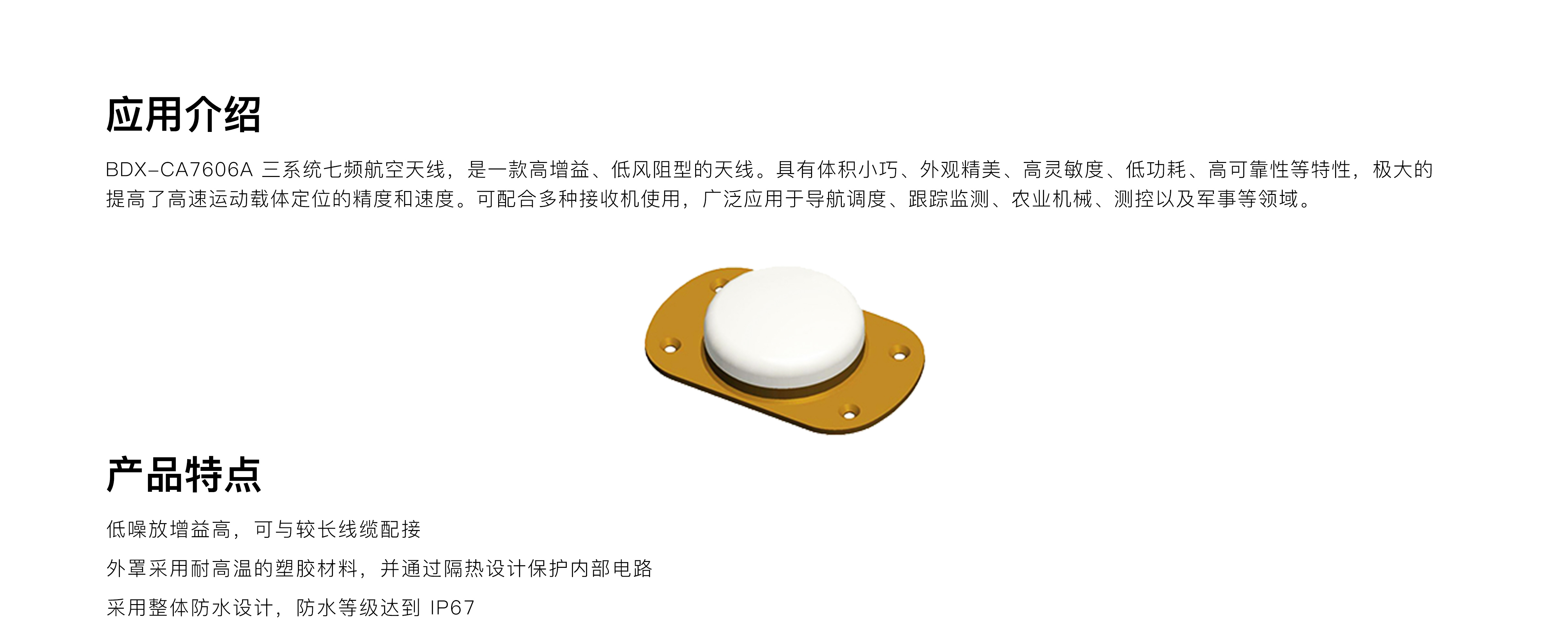

【产品介绍】

BDX-CA7606A 三系统七频航空天线,是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗、高可靠性等特性,极大的提高了高速运动载体定位的精度和速度。可配合多种接收机使用,广泛应用于导航调度、跟踪监测、农业机械、测控以及军事等领域。


【产品特点】

1、低噪放增益高,可与较长线缆配接;

2、外罩采用耐高温的塑胶材料,并通过隔热设计保护内部电路;

3、防水设计,防水等级达到IP67。

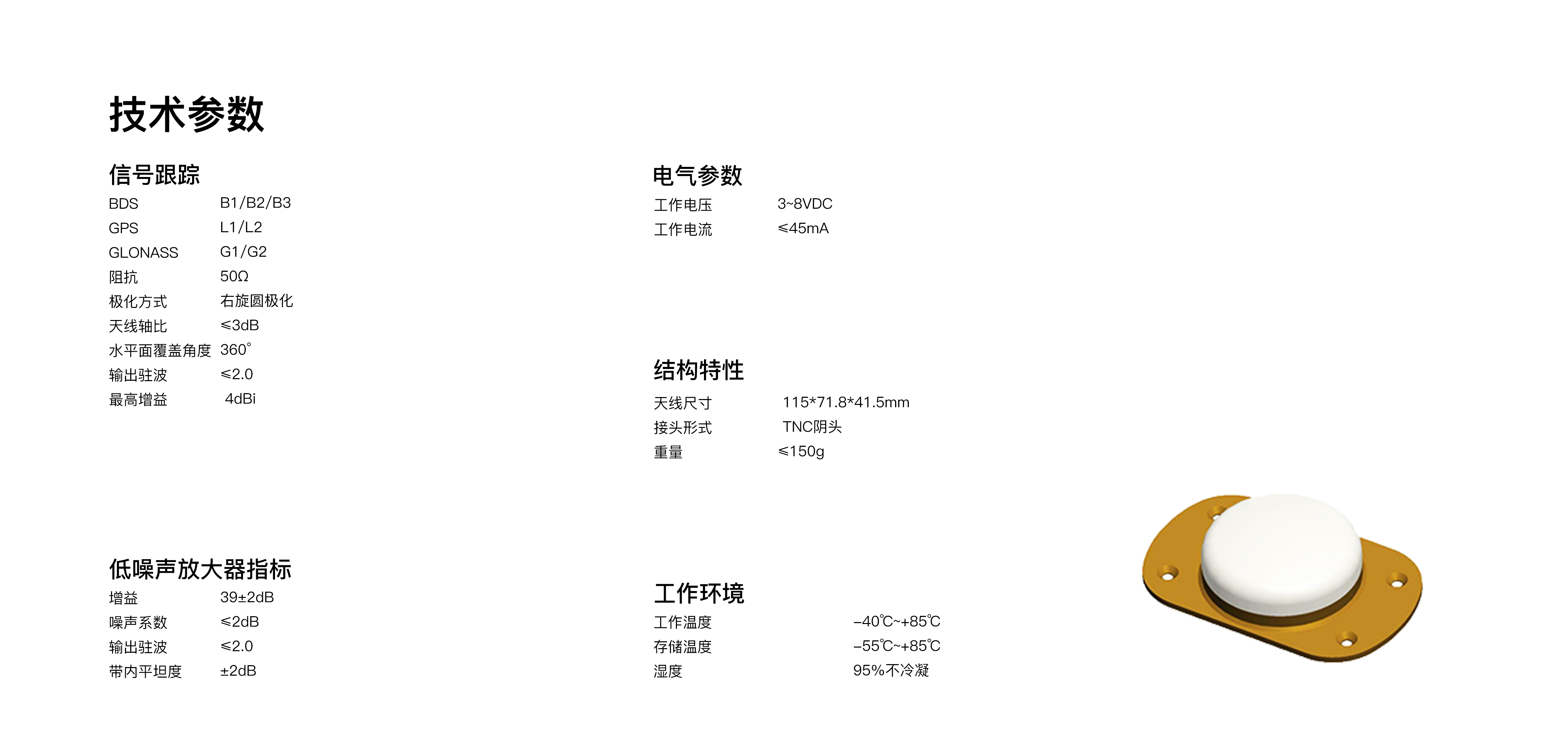

【技术参数】



信号跟踪

BDS B1/ B2/ B3

GPS     L1/ L2

GLONASS G1/ G2

阻抗   50Ω

极化方式 右旋圆极化

天线轴比 ≤3dB

水平面覆盖角度  360°

输出驻波 ≤2.0

最高增益 4dBi


低噪声放大器指标

增益     36±2dB

噪声系数  ≤2dB

输出驻波  ≤2.0

带内平坦度±2dB



电气参数

工作电压  3~8VDC

工作电流  ≤45mA


结构特性

天线尺寸  115*71.8*41.5mm

重量     ≤150g

接头形式  TNC阴头


工作环境

工作温度 -40℃~+85℃

存储温度 -55℃~+85℃

湿度     95%不冷凝
