BDX-CA7607A
时间:2016-08-02 15:07:51 浏览:1825
【产品介绍】
BDX-CA7607A三系统七频外置圆形航空天线,是一款高增益、低风阻型的天线。具有外观精美、体积轻巧、高灵敏度、低功耗、高可靠性等特性,极大提高了高速运动载体定位的精度和速度。可配合多种接收机使用,广泛应用于导航调度、跟踪监测、测控等领域,尤其适用于对重量有严格要求的领域,如航天航空、航空调度等。
【产品特点】
1、低噪放增益高,可与较长线缆配接;
2、外罩采用耐高温的塑胶材料,并通过隔热设计保护内部电路;
3、采用整体防水设计,防水等级达到IP67

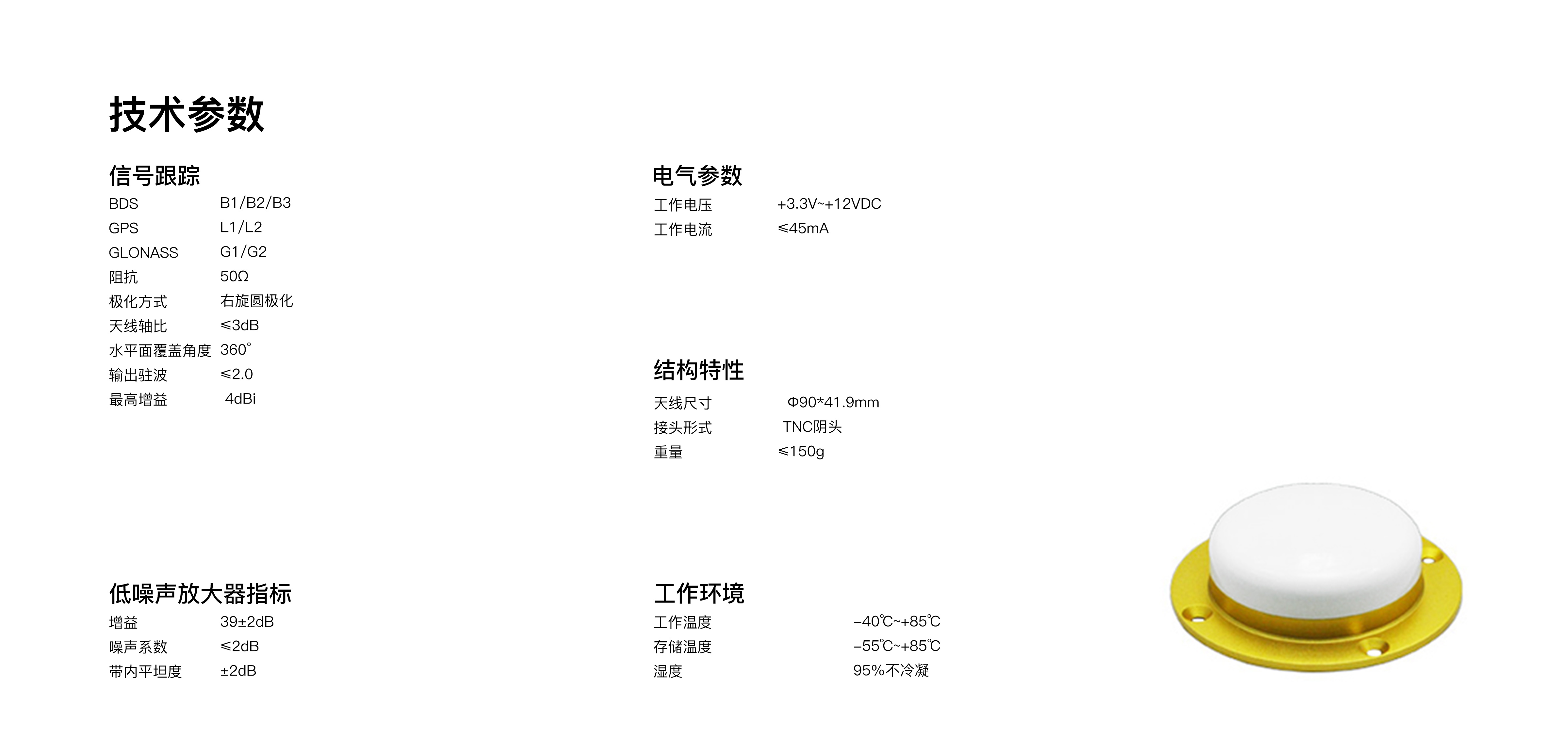

【技术参数】
信号跟踪BDS B1/ B2/B3GPS L1/ L2GLONASS G1/ G2阻抗 50Ω极化方式 右旋圆极化天线轴比 ≤3dB水平面覆盖角度 360°输出驻波 ≤2.0最高增益 4dBi带内平坦度 ±2dB低噪声放大器指标增益 36±2dB噪声系数 ≤2dB | 电气参数工作电压 +3.3V~+12VDC工作电流 ≤45mA结构特性天线尺寸 Φ90*41.9mm接头形式 TNC阴头重量 ≤150g工作环境工作温度 -40℃~+85℃存储温度 -55℃~+85℃湿度 95%不冷凝 |
